Soluciones de control de motores On-Machine™ para sus aplicaciones más exigentes

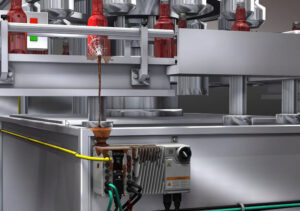

On-machine

Soluciones de control de motores Armor™ PowerFlex®: concebidas para proporcionar inteligencia, seguridad, protección y simpluridad.

SOLUCIONES ON-MACHINE: Servicio pesado en espacios muy reducidos

¿Por qué necesita una solución On-Machine? Varias razones.

Si necesita reducir la instalación y el tiempo improductivo, una solución On-Machine podría resultar perfecta para usted. ¿Dispone de poco espacio en la planta? ¿Una rápida recuperación tras un tiempo improductivo no programado podría mejorar su resultado neto? De ser así, pruebe una solución On-Machine.

Las soluciones On-Machine facilitan las tendencias industriales hacia arquitecturas sin gabinetes. Estas soluciones pueden reducir sus costos de instalación y disminuir las dimensiones de su máquina. Las soluciones On-Machine ayudan a crear una solución con un diseño más escalable y flexible. Además, las soluciones On- Machine contribuyen a facilitar y acelerar el cambio a medida que evolucionan sus necesidades.

Las funciones On-Machine pueden ayudarlo a construir más máquinas con mayor rapidez y en menos tiempo. Esta funcionalidad libera sus recursos para mantener en movimiento la producción. Le permite también trabajar en sus soluciones de mercado de nueva generación. La construcción acelerada de más máquinas podría ayudarlo a aumentar los ingresos y reducir los plazos de entrega.

¿El resultado final? Clientes más contentos.

LA NUEVA GENERACIÓN de variadores On-Machine de Allen-Bradley®

Hemos llevado el control de motores On-Machine al siguiente nivel con soluciones de control de motores Armor PowerFlex. Inteligentes, seguros, protegidos y simples: los variadores Armor PowerFlex constituyen una solución escalable diseñada para ayudar a satisfacer sus necesidades de aplicación.

ARMOR POWERFLEX HACE EL TRABAJO PESADO POR USTED

Si lo importante para usted es la rápida puesta en marcha de las operaciones, una solución de control de motores Armor PowerFlex puede ayudarlo. Ya sea un OEM o un usuario final, su tiempo es valioso. Los variadores Armor PowerFlex y nuestra plataforma de control Logix comparten un entorno de software fácil de usar. Una plataforma compartida puede facilitan y aceleran el diseño, la integración y el mantenimiento de un sistema unificado. ¿Qué le parece una puesta en marcha más eficaz? Un asistente de puesta en marcha incorporado, opciones de montaje flexibles y cables de conexión rápida lo ayudan a acelerar el tiempo de instalación.

¿QUÉ PODRÍA HACER CON MÁS DATOS?

Su empresa depende de usted para mantener el funcionamiento confiable de los sistemas. Con mantenimiento predictivo, puede mantenerse un paso adelante del fallo de dispositivos. El mante- nimiento predictivo monitorea la vida útil de los componentes en su variador Armor PowerFlex. Le permite pronosticar y programar el mantenimiento que contribuye a evitar el costoso tiempo impro- ductivo no programado. Si se produce un fallo, usted puede confiar en que logrará reinicios más rápidos tras eventos de tiempo improductivo utili- zando la configuración automática de dispositivos.

DURABILIDAD Y SEGURIDAD INCORPORADAS EN EL DISEÑO

Mantener la limpieza de sus equipos es imprescindible. Los variadores Armor PowerFlex han sido diseñados para resistir las proyecciones de agua, por lo tanto son adecuados para su ambiente. Y eso no es todo. La seguridad integrada y conectada en red en los variadores Armor PowerFlex ayuda a simplificar el diseño de su máquina y a minimizar las redundancias de componentes.

Elija soluciones de control de motores Armor PowerFlex para contribuir a proteger a su personal y sus inversiones.

INTELIGENTE. SEGURO. PROTEGIDO. SIMPLE.

CARACTERÍSTICAS RESALTANTES DEL ARMOR POWERFLEX

Valor para el cliente:

  • Coste:
    • Menos piezas que instalar: Una solución integrada que combina diversas funciones de control como la desconexión local y el frenado dinámico en un resultado Esta funcionalidad acelera el diseño, la instalación y la integración.
    • Reducción de errores: Los cables de desconexión rápida de todas las conexiones de campo reducen al mínimo los fallos en las pruebas debido a errores inherentes al cableado manual.
  • Instalación:
    • Paneles más pequeños: La eliminación de paneles personalizados con On- Machine acelera los cambios de instalación y diseño en la planta.
    • Puesta en marcha más rápida: La Integración premium ofrece una experiencia de usuario uniforme, desde el diseño, la configuración, la operación y el mantenimiento, que permite a toda la empresa obtener acceso a los datos. Hacer realidad la facilidad de uso con un flujo de trabajo común simplificado que ofrece toda la gama de productos Armor
    • Reducción de costes de seguridad: La seguridad conectada en red permite la implementación económica de la seguridad de la máquina mediante una experiencia común de software y hardware que reduce la complejidad y la capacitación.
  • Prevención del tiempo improductivo:
    • Reducción de costes por tiempo improductivo:
      • Datos de dispositivos en tiempo real para el mantenimiento predictivo que permiten acceso a modelos analíticos de más alto nivel.
      • Red EtherNet/IP™ gigabit resiliente con tolerancia a fallos y capacidad de anillo a nivel de dispositivos incorporada.
      • La configuración automática de dispositivos permite una rápida recuperación y sustitución.

Armor PowerFlex: Estructura de 1..3 HP 0.75…2.2 kW

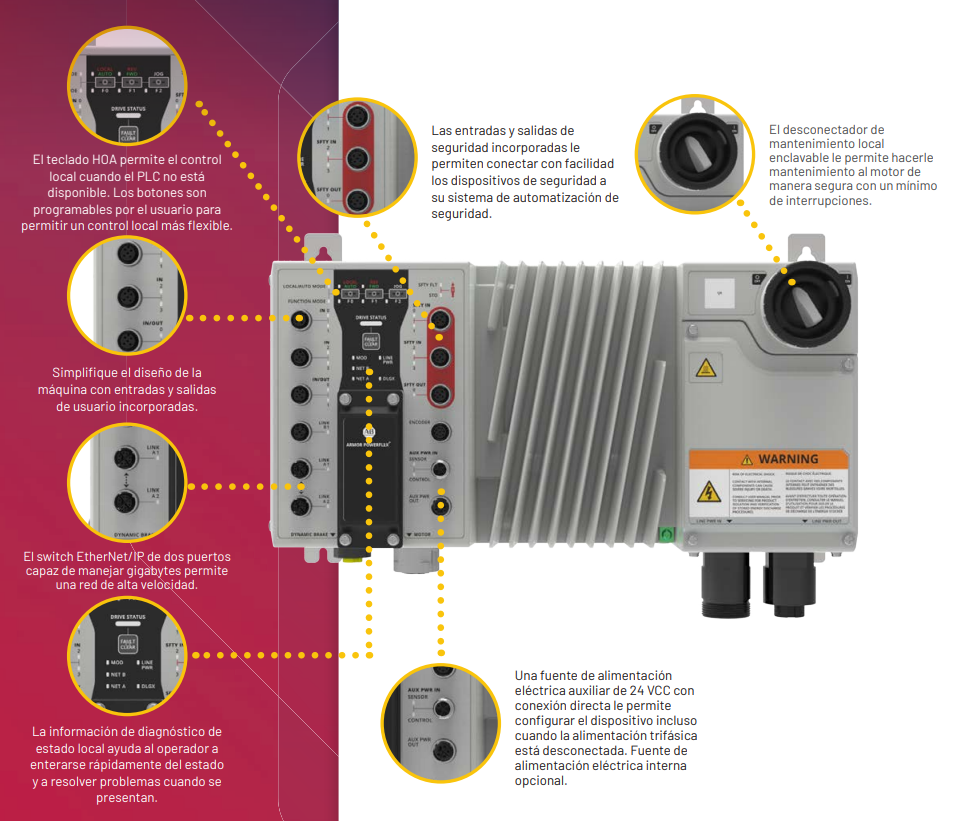

Armor PowerFlex Motor Control Solutions Brochure

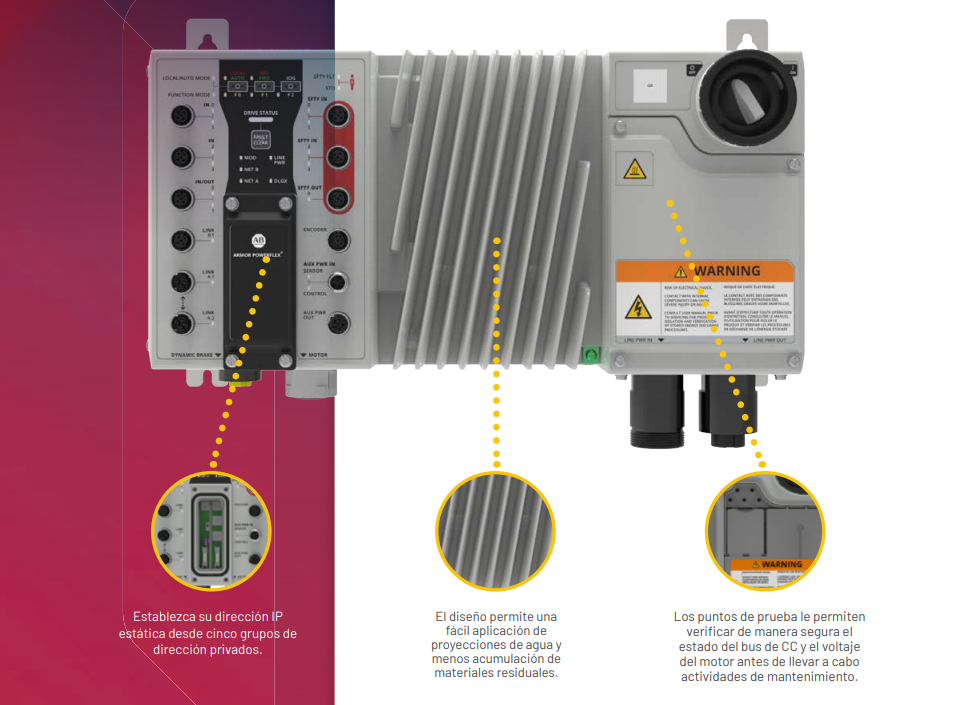

Armor PowerFlex Motor Control Solutions Brochure

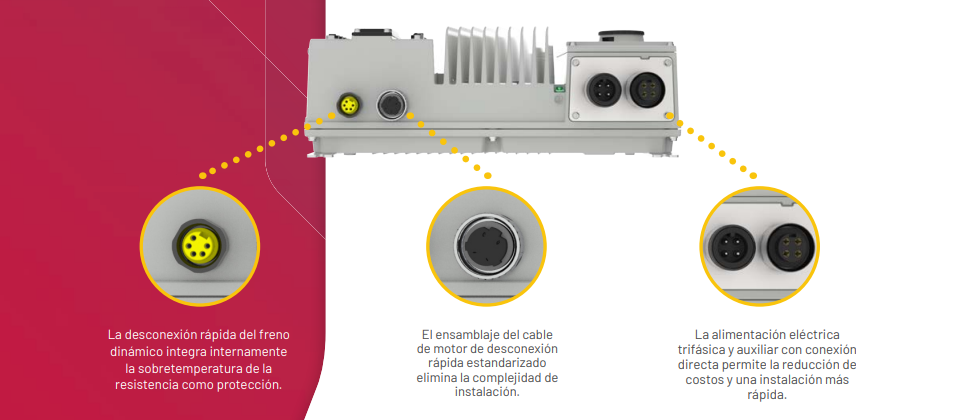

Armor PowerFlex Motor Control Solutions Brochure 2

CARACTERÍSTICAS RESALTANTES DEL ARMOR POWERFLEX

Modelos Estándar 35E y de seguridad 35S
Rango de potencia 0.75…7.5 kW/1…10 Hp (11…14 kW/15…20 Hp – versión futura)
Control de VFD V/Hz, control vectorial sin sensores (SVC), motor SVC Economizer, control vectorial de velocidad de bucle cerrado, control

de posición*

Compatibilidad de tipo de

motor

Motores de inducción (IM), motor de imán permanente de montaje en superficie e interior (SPM e IPM), motor de reluctancia

síncrona* (SynRM)

Encoder Encoder incremental, AqB, seno-coseno, hiperface
Sobrecarga del motor Clase 10, I2t con retención de pérdida de energía
Desconectador de mantenimiento Estado de activación/desactivación con mecanismo de bloqueo (con estado de la red)
SCCR de alta corriente de

fallo

Hasta 100 kA
Red Topología en estrella, lineal y en anillo; dos puertos; 1000 Gbps por puerto; direccionamiento IP estático y dinámico
Comunicaciones EtherNet/IP, switch interno, anillo a nivel de dispositivos (DLR), CIP™
Protección CIP Security ; IEC 62443-4-2 Automatización industrial protegida*
Configuración Perfil add-on Studio 5000®, compatible con la configuración automática de dispositivos, configuración sin conexión a la

red eléctrica

DeviceLogix™ * Funciones de E/S discretas, analógicas, de computación, macro




Seguridad funcional

Seguridad cableada (STO, SS1(t))

Seguridad conectada en red (STO, SS1, Safe I/O y SBC) Seguridad avanzada (SLS, SDI, SPC)

Capacidad: SIL2…3, categoría 3…4, nivel de rendimiento (PL) Pld…PLe con base en el rendimiento de seguridad y la

evaluación de riesgos.

Rendimiento de seguridad funcional Seguridad basada en encoder SIL CL2, PLd, CAT3 SIL CL3, PLE, CAT4 STO, SS1(t)

SIL CL3, PLE Safety I/O

Safety I/O 2 entradas CH dobles o 4 entradas CH sencillas, 1 salida bipolar de seguridad
E/S discretas 4 entradas y 2 puntos configurables

Máximo de 10 entradas estándar cuando se usan entradas de seguridad

Conexiones rápidas (QC) Las QC son estándar. Compatibilidad con canaleta disponible. La alimentación trifásica y auxiliar viene equipada como

conexión directa.

Especificaciones

ambientales

Temperatura ambiente de -25 C…+55 °C (-22…+131 °F) IP54…IP66, Tipo 4/12 con diseño higiénico
Información sobre el estado del dispositivo Estado completo tanto local como de red. Información detallada sobre fallos, mantenimiento predictivo, registro de eventos con sello de hora, monitor de variable de proceso


Reducción de costos de instalación

Eficacia de energía, dimensiones reducidas, conexiones rápidas, seguridad y protección integradas, perfil de dos motores seleccionable, protección de freno dinámico integrada, modo de control local, teclado configurable, motor y freno EM integrados, compatibilidad con encoder integrado, sin restricción a determinados motores, fuente de alimentación eléctrica interna y desconectador local
Instalación/montaje Horizontal: 0°, 90° y 180°

Rotación: A lo largo del eje horizontal: +/-60°









Clasificación global

•  UL listed

•  cULus Listed para instalación de motor de grupo

•  Etiqueta CE

•  RCM

•  EN61508

•  IEC 62443-4-2, protección

•  ATEX, aplicaciones GD de categoría de Grupo II

(3) con motores aprobados por ATEX

•  KCC

•  EAC

•  SEMI F47

•  EU RoHS, BSMI RoHS (Taiwán) China RoHS

•  Diseñado para satisfacer NFPA 70

•  Diseñado para satisfacer NFPA 79

•  NEMA ICS 7.1

•  EN61800-3, Categorías C2 y C3

•  EN61000-6-4 CISPR11 Grupo 1 Clase A

•  ODVA

Disponibilidad Consulte el documento Armor PowerFlex Drives Specifications, publicación 35-TD001

La experiencia adecuada en el momento adecuado

Empoderamos su ciclo de vida y su viaje hacia la transformación digital con nuestros amplios conocimientos especializados.

Armor PowerFlex Motor Control Solutions Brochure 3
