La ingeniería y la automatización modernas se apoyan en una variedad de dispositivos para garantizar un control preciso y eficiente de los sistemas. Uno de estos dispositivos es el encoder, un componente crucial que proporciona retroalimentación sobre la posición, velocidad y dirección de un eje giratorio. En este artículo, exploraremos qué es un encoder, los diferentes tipos que existen, la relación entre los encoders y los protocolos de comunicación, y cómo funcionan en sistemas de control.
Tabla de contenidos
Toggle¿Qué es un encoder?
Un encoder es un dispositivo electromecánico diseñado para medir y registrar el movimiento rotativo de un eje. Actúa como un sensor que convierte el movimiento angular en señales eléctricas que pueden ser interpretadas por sistemas de control. La información proporcionada por el encoder es fundamental para determinar la posición, velocidad y dirección del movimiento de un eje, lo que permite un control preciso en una amplia gama de aplicaciones industriales y de automatización.

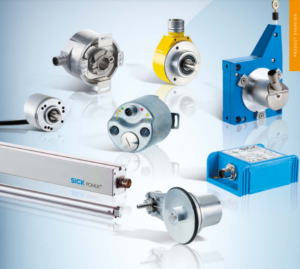

Tipos de encoders
Los encoders se clasifican en varios tipos, cada uno con sus propias características y aplicaciones específicas. Los tipos más comunes de encoders incluyen:
- Encoders ópticos: utilizan una fuente de luz y un disco codificado para generar señales eléctricas. Son conocidos por su alta resolución y precisión, y se utilizan en aplicaciones que requieren un control muy preciso, como en máquinas herramienta y sistemas de posicionamiento de alta precisión.
- Encoders magnéticos: utilizan un sensor magnético y un disco magnético para detectar el movimiento del eje. Son más robustos y menos susceptibles a las condiciones ambientales adversas, como la suciedad y la humedad, lo que los hace adecuados para entornos industriales exigentes.
- Encoders capacitivos: emplean un sensor capacitivo para medir el cambio en la capacitancia causado por el movimiento del eje. Son adecuados para aplicaciones en las que se requiere una alta precisión y una respuesta rápida, como en sistemas de control de velocidad de motores.
- Encoders inductivos: usan un sensor inductivo para detectar el movimiento del eje mediante cambios en el campo magnético. Son resistentes a las condiciones ambientales adversas y se utilizan en aplicaciones donde se requiere una alta fiabilidad y durabilidad, como en sistemas de control de elevadores y grúas.
Encoders y protocolos: una relación complicada
Los encoders están estrechamente vinculados a los protocolos de comunicación, que dictan cómo se transmiten y reciben los datos del encoder. Algunos de los protocolos más comunes utilizados en la industria incluyen:
Protocolo SSI (Interfaz de Sincronización Serial)
Este protocolo serial se usa para la comunicación entre encoders y dispositivos de control. Ofrece una alta velocidad de transmisión de datos y es adecuado para aplicaciones que requieren una alta resolución y precisión.
Protocolo BISS (Sistema de Sensores Incrementales Bidireccionales)
Es un protocolo bidireccional que permite la transmisión de datos de posición absoluta y relativa entre el encoder y el controlador. Es ampliamente utilizado en aplicaciones de control de movimiento y posicionamiento.
Protocolo Hyperface
Desarrollado por SICK AG, este protocolo combina la transmisión de datos de posición absoluta y relativacon funciones de diagnóstico y monitoreo de salud del encoder. Es especialmente adecuado para aplicaciones que requieren un alto nivel de fiabilidad y diagnóstico remoto.
Drive-cliq
Desarrollado por Siemens, este protocolo proporciona una comunicación bidireccional entre los encoders y los sistemas de control, permitiendo un control preciso y dinámico en aplicaciones de automatización industrial.
Cómo funciona un encoder
El funcionamiento de un encoder depende del tipo específico utilizado, pero en general, todos los encoders operan mediante la detección de cambios en el movimiento del eje y la generación de señales eléctricas proporcionales a esos cambios. Estas señales se transmiten al sistema de control, que utiliza la información para calcular la posición, velocidad y dirección del movimiento del eje. Esta retroalimentación es fundamental para garantizar un control preciso y eficiente en una amplia gama de aplicaciones industriales y de automatización.
